逓信省型式試験合格受信機写真
Radio set Passed Examination by The Ministry of Posts and Telecommunications
第200号 ナナオラ普及型5球スーパー NH-5091型 七欧無線電気(株) (1948.11.22合格) 6,500円
No.200 Nanaola 5 tubes Superheterodyne Model NH-5091 Nanao Radio Co., Ltd. Passed at 22/11/1948 , JPY6,500
TUBES: 6D6-6D6-6C6-6ZP1-12F, Permanent dynamic speaker, BC
戦前からの大手メーカー、七欧無線電気のスーパー受信機。
本機は、同社が1948年5月に発表した普及型スーパー、バンタムスーパー(合格第5号)をモデルチェンジしたものである。
バンタムスーパーは、6A7-6C6-6C6-6ZP1-12Fの配列で、量産性を重視してアンテナ回路を非同調とし、プレート検波を採用した特異な回路であった。
キャビネットはダイヤルのデザイン以外バンタムスーパーとまったく同じである。
イメージに弱い非同調スーパーは問題があったらしく、トラッキングをとる方式に戻されている。コンバータは6A7から6D6に変更され、6D6-6D6-6C6-6ZP1-12Fという、国民型受信機用の真空管を使った構成になっている。

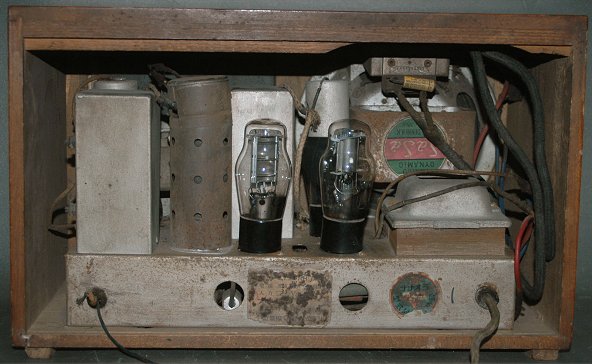

本機のスピーカはオリジナルではない。現在はキャビネットに取り付けられているが、本来はシャーシに取り付けられていた。
ツマミは右端のものがオリジナルと思われる。ダイヤルの針と裏蓋は失われている。
(Collection No.11711)
