放送協会認定受信機写真
Approved Radio by NHK

放11617号 ヘルメス3K型 国民2号受信機 (1946-47) 大阪無線(株) 公1,078円

Approved No.11617 Hermes Model 3K Type Kokumin-gata No.2 (1946-47)  The Osaka Musen Co., Ltd.  Official Price JPY1,048


 外観:11A097、内部:11308

TUBES: 6D6(6C6)-6C6-6ZP1(42)-12F, TRF, Magnetic Speaker (Paper Framed)

戦前は高級受信機で知られたメーカである大阪無線の国民型受信機。放送局型123号受信機のキャビネットをベースとしたと思われる平凡なデザインで、高級器メーカの面影はない。
マグネチックスピーカーを駆動する高一付4球受信機で国民型受信機の典型的なものである。
バリミュー管6D6の入手が困難だったことと、6Z-P1が市場に出て間もない時期だったために、真空管は6C6と42がカッコ書きで指定されている。
シャーシの塗色は、写真のシルバーの他に、緑色に塗られているものが確認されている。

The Osaka Musen Co. was well known as manufacturer of high grade radio at pre war.
Model 3K was typical 4 tubes TRF Kokumin-gata set.
Design was nasty and quality was poor.
Their status at pre war era was lost by war.

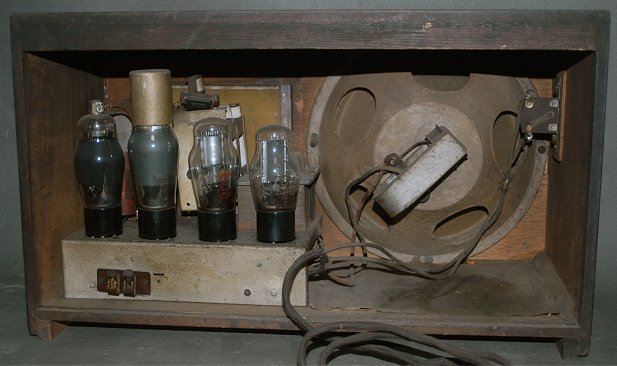

所蔵番号11308は、内部はオリジナルだが汚れがひどい。このため、外観はほぼ新品に近いと思われる11A097を紹介したが、こちらは4球スーパーに改造されている。

掲載誌:電波科学 復刊第3号(1947.2)
Appeared on The Denpa Kagaku (Radio Technic & Science) 02/1947 published by Nippon Housou Shuppan Kyokai

(Collection No.11308/11A097)
